银硫族化合物胶体量子点合成及光电探测器研究与手套箱应用
发布日期：2026-06-15 浏览次数：87

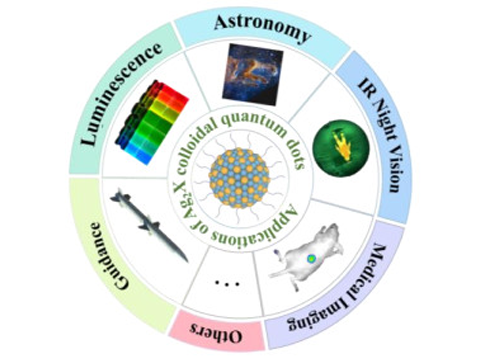

本文源自《红外技术》2025年第47卷第9期刊发的《银硫族化合物胶体量子点的合成及其光电探测器研究进展》一文，该研究聚焦银硫族化合物（Ag₂X，X=S、Se、Te）胶体量子点这一新型无毒光电纳米材料，系统梳理了该类材料的制备工艺、表面改性技术以及在红外光电探测器领域的应用成果，同时剖析了现阶段技术瓶颈，并预判了行业未来发展方向。银硫族化合物胶体量子点依托尺寸可调、带隙可控、生物相容性优良、光谱响应范围宽等特性，弥补了传统硫化铅、碲化汞等含重金属红外量子点环保性不足的缺陷，成为下一代低成本、绿色红外探测材料的核心研究方向，其技术成果可广泛赋能军事夜视、天文探测、生物医学成像、工业红外检测等多个领域。
一、研究现状与核心研究成果
（一）银硫族化合物胶体量子点合成技术研究现状与成果
银硫族化合物胶体量子点包含Ag₂S、Ag₂Se、Ag₂Te三大品类，三类材料体相带隙存在明显差异，光谱响应区间覆盖可见光、近红外、短波红外乃至中波红外，研究人员基于拉梅尔（LaMer）成核生长理论，开发出热分解法、热注射法、水热法、微波加热法、阳离子交换法、溶剂热法等多种合成工艺，并深入探究了前驱体类型、配体体系、反应温度、反应时长等参数对量子点尺寸、形貌、单分散性及光学性能的影响。
1. Ag₂S胶体量子点
其体带隙为 0.85 eV，响应波段集中在可见光至近红外，合成条件温和，可采用多种工艺制备。借助配体与反应参数调控，能得到粒径 2.4~7 nm 的量子点，光致发光峰可在 975~1175 nm 范围内调谐；分步热注射法可将粒径精准控制在 1.5~4.6 nm，优化光学吸收性能。该材料除光电探测外，在生物医学成像领域应用广泛，技术成熟度较高。
2. Ag₂Se胶体量子点
该材料体带隙仅 0.15 eV，光谱覆盖范围最广，可实现可见光至中波红外探测，还具备向长波红外延伸的潜力。行业主流采用热注射法，在 140 ℃下通过调整反应时间，可制备出 4.8~8.9 nm 的球形单分散量子点；随着粒径增大，晶体结构会从立方晶系转为四方晶系，吸收峰随之红移并发生分裂。利用四丁基氯化铵进行自掺杂，能够窄化红外吸收峰、提升载流子迁移率。同时研究明确：粒径小于 5.1 nm 时以带间跃迁为主，大于 5.1 nm 则以带内跃迁为主，为定向制备特定波段的量子点提供了理论依据。
3. Ag₂Te胶体量子点
其体带隙为 0.67 eV，是短波红外探测器的核心材料，以热注射法为主要合成方式。除常规银基前驱体外，碘化银与二氧化碲等新型前驱体被成功应用，可制备出吸收峰在 1050~1920 nm 连续可调的量子点。搭配不同配体组合可改善量子点尺寸分布与胶体稳定性；瞬时反应、添加卤化锌助剂等新技术，有效解决了反应速率失控、粒径分布不均等问题，部分工艺已初步具备量产条件。
（二）配体交换技术研究现状与成果

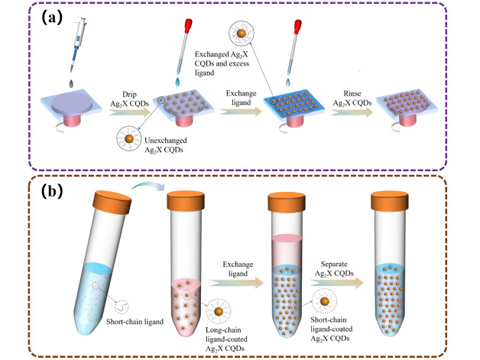

银硫族化合物胶体量子点合成过程中通常使用油胺、十二硫醇等长链有机配体，这类配体虽能保障量子点在溶液中的分散性与稳定性，但较大的空间位阻会严重阻碍电荷传输，制约光电器件性能，因此配体交换是衔接量子点合成与器件制备的关键环节。目前该研究将配体交换分为固相交换与液相交换两大技术路线：固相交换是在量子点旋涂成膜后，将长链配体替换为短链配体；液相交换则在溶液体系中借助相转移完成配体替换，两种工艺各有应用场景。研究人员系统测试了1,2-乙二硫醇、3-巯基丙酸、乙二胺、四丁基卤化铵等多种短链配体的改性效果：对于Ag₂Se量子点，1,2-乙二硫醇改性后的薄膜吸收系数与红外响应率表现最优；对于Ag₂Te量子点，3-巯基丙酸可有效降低器件暗电流，四丁基氯化铵与四丁基碘化铵混合配体能够显著提升载流子迁移率、降低陷阱态密度，经改性后的器件在1.7μm波长下外量子效率可达16%，达到现阶段该波段器件的较高水平。整体而言，配体交换技术可同步优化量子点表面化学性质、薄膜导电性与界面能带匹配效果。
（三）光电探测器应用研究现状与成果
基于三类银硫族化合物胶体量子点，研究人员设计出异质结、堆叠结构、场效应晶体管、焦平面阵列等多种器件结构，开发出单波段、双波段、柔性、成像型等多款光电探测器，器件性能实现持续突破。
1. Ag₂S与Ag₂Se基光电探测器
Ag₂S基探测器多结合硅、钙钛矿等材料构建异质结结构，实现可见光至近红外的宽光谱探测，部分器件探测率最高可达10¹⁴Jones级别，结合热释光电效应后近红外响应性能可提升17倍；Ag₂Se基探测器聚焦中波红外探测，通过与硫化铅量子点构建垂直堆叠结构，有效抑制暗电流，在4.5μm中波红外波段实现稳定室温响应，基于Ag₂Se纳米颗粒制备的柔性探测器，在拉伸、压缩应变条件下仍可保持性能稳定，拓展了柔性红外电子器件的应用边界。
2. Ag₂Te基光电探测器
Ag₂Te 在三类材料中最适用于高端红外成像器件，相关探测器取得多项性能突破：部分器件响应下降时间仅 72 ns，处于同波段领先水平；与碲化汞复合制成的双波段探测器，可实现双红外探测并完成目标测温；搭载硫铋银缓冲层的焦平面器件，暗电流密度低于 2 μA/cm²，室温探测率超\(3\times10^{12}\ \text{Jones}\)，率先实现无毒银硫族量子点红外成像。经硝酸银与 1,2 - 乙二硫醇改性后，器件暗电流降至 450 nA/cm²，外量子效率突破 30%，为商业化应用筑牢基础。现阶段 640×512 规格焦平面阵列已研制完成，逐步转向工程化落地。
二、现存技术挑战
尽管银硫族化合物胶体量子点及对应光电探测器已取得丰富成果，但该领域整体仍处于发展阶段，实际产业化应用仍面临多重挑战。第一，合成稳定性不足，部分前驱体反应活性难以精准把控，易造成量子点尺寸分布不均、形貌缺陷增多，批次重复性较差；第二，配体交换体系研究不够完善，适配不同应用场景的专用配体方案较少，部分配体改性后会引发界面复合等新问题；第三，器件功能层材料选择较为单一，异质结界面匹配、暗电流抑制、外量子效率提升仍是器件优化的核心难点；第四，部分高性能合成前驱体与反应中间体化学性质活泼，对制备环境的水、氧、洁净度要求严苛，常规实验室环境无法满足工艺要求，制约了高品质量子点的量产。
三、研究发展前景
从技术演进与市场应用角度来看，银硫族化合物胶体量子点具备极为广阔的发展前景。在材料层面，作为无毒环保型红外量子点，它将逐步替代铅、汞基重金属量子点，成为绿色光电材料的主流研究方向，未来研究将聚焦合成工艺标准化、尺寸与形貌的极致精准调控、新型多功能配体开发三大方向，进一步提升材料稳定性与光学、电学性能。在器件层面，短波红外、中波红外双波段集成探测、大规格焦平面阵列、室温高灵敏度成像、柔性红外探测器将成为核心研发热点，推动红外探测设备向小型化、低成本、低功耗、无毒化方向升级。
在应用市场层面，该技术可深度赋能多个高端领域：军事领域可用于新一代轻量化夜视装备、红外预警设备；生物医学领域依托优异的生物相容性，拓展高深度、高分辨率活体生物成像技术；工业领域可应用于工业缺陷检测、环境监测红外设备；消费电子领域有望落地手机红外摄像、车载红外夜视等产品。长远来看，随着合成、配体、器件封装等全链条技术的成熟，银硫族化合物胶体量子点光电探测器将逐步实现规模化商用，市场潜力巨大。
四、手套箱在本研究核心流程中的应用
结合该论文记载的实验工艺与银硫族化合物胶体量子点的材料特性，手套箱是保障该类材料合成、前驱体制备、样品存储、配体交换及器件制备全流程稳定运行的核心设备，论文中明确提及多种关键工艺必须在手套箱环境内完成，具体应用场景与作用如下：
1. 高活性前驱体的制备与存储环节
研究表明，合成 Ag₂Te 胶体量子点所用的碘化银、二氧化碲高性能前驱体，必须在手套箱内完成制备与操作。这类物质化学性质活泼，暴露在空气中易发生氧化、水解而失效，进而造成量子点成核异常、形貌变差、光学性能下降。手套箱可营造水、氧含量达 ppm 级的惰性氛围，隔绝水汽与氧气，保证前驱体纯度与反应活性；各类易氧化的银、碲、硒基前驱体，也需在手套箱中长期存放，防止变质。
2. 敏感体系量子点合成反应环节
银硫族胶体量子点常用的热注射法、阳离子交换法，会用到三正辛基膦、三丁基膦等高活性有机试剂，这类物质还原性强，接触空气易自燃、分解并释放有毒物质，既干扰反应也存在安全风险。Ag₂Se、Ag₂Te 量子点的多项热注射实验，均需在手套箱密闭环境中开展。手套箱可隔绝空气、规避安全隐患，同时阻挡粉尘杂质，避免量子点团聚与晶格缺陷，保障成核生长过程稳定，精准调控产物尺寸、分散性与光学性能。针对低温长时反应、瞬时反应等特殊工艺，手套箱还能稳定温压与气氛条件，提升实验批次的一致性。
3. 液相配体交换工艺
实施环节配体交换是优化量子点电荷传输性能的关键工序，其中液相配体交换工艺依赖极性溶剂与非极性溶剂的相转移过程，所使用的1,2-乙二硫醇、巯基丙酸、四丁基卤化铵等短链配体溶液，以及量子点胶体溶液，在大气环境中易吸收水分、被氧化，造成配体交换不彻底、量子点胶体团聚。论文中Ag₂Te量子点的液相配体交换研究，全程在手套箱无水无氧环境下完成，稳定的惰性气氛能够保证配体与量子点表面充分反应，提升配体替换均匀度，保障改性后量子点薄膜的导电性、表面钝化效果，最终优化探测器暗电流、探测率等核心性能。
4. 量子点样品后处理与器件制备环节
合成后的银硫族化合物胶体量子点胶体、提纯后的固态量子点，表面原子活性高，暴露在空气中会快速氧化，破坏表面结构与光电特性，因此离心、清洗、干燥等后处理工序需在手套箱内完成。同时，光电探测器的薄膜旋涂、异质结叠层制备、电极封装等工序，若量子点薄膜接触大气，会引入表面缺陷，增大器件暗电流。论文中多款Ag₂X量子点异质结探测器、焦平面阵列器件的薄膜制备与封装工序，依托手套箱的高洁净、无水无氧环境完成，有效降低界面缺陷，保障载流子正常传输，提升器件整体可靠性与使用寿命。
综合来看，银硫族化合物胶体量子点从前驱体制备、量子点合成、配体改性，到样品后处理、器件制备的全核心链条，均高度依赖手套箱所提供的无水、无氧、高洁净、安全密闭的工作环境。随着该领域研究向产业化方向推进，对手套箱的密封性、气体净化能力、操作空间、集成适配性的要求还将持续提升，适配量子点全工艺流程的专用手套箱，也将成为推动银硫族化合物胶体量子点光电技术落地量产的关键配套装备。
本文源自《红外技术》2025年第47卷第9期刊发的《银硫族化合物胶体量子点的合成及其光电探测器研究进展》一文，该研究聚焦银硫族化合物（Ag₂X，X=S、Se、Te）胶体量子点这一新型无毒光电纳米材料，系统梳理了该类材料的制备工艺、表面改性技术以及在红外光电探测器领域的应用成果，同时剖析了现阶段技术瓶颈，并预判了行业未来发展方向。银硫族化合物胶体量子点依托尺寸可调、带隙可控、生物相容性优良、光谱响应范围宽等特性，弥补了传统硫化铅、碲化汞等含重金属红外量子点环保性不足的缺陷，成为下一代低成本、绿色红外探测材料的核心研究方向，其技术成果可广泛赋能军事夜视、天文探测、生物医学成像、工业红外检测等多个领域。
一、研究现状与核心研究成果
（一）银硫族化合物胶体量子点合成技术研究现状与成果
银硫族化合物胶体量子点包含Ag₂S、Ag₂Se、Ag₂Te三大品类，三类材料体相带隙存在明显差异，光谱响应区间覆盖可见光、近红外、短波红外乃至中波红外，研究人员基于拉梅尔（LaMer）成核生长理论，开发出热分解法、热注射法、水热法、微波加热法、阳离子交换法、溶剂热法等多种合成工艺，并深入探究了前驱体类型、配体体系、反应温度、反应时长等参数对量子点尺寸、形貌、单分散性及光学性能的影响。
1. Ag₂S胶体量子点
其体带隙为 0.85 eV，响应波段集中在可见光至近红外，合成条件温和，可采用多种工艺制备。借助配体与反应参数调控，能得到粒径 2.4~7 nm 的量子点，光致发光峰可在 975~1175 nm 范围内调谐；分步热注射法可将粒径精准控制在 1.5~4.6 nm，优化光学吸收性能。该材料除光电探测外，在生物医学成像领域应用广泛，技术成熟度较高。
2. Ag₂Se胶体量子点
该材料体带隙仅 0.15 eV，光谱覆盖范围最广，可实现可见光至中波红外探测，还具备向长波红外延伸的潜力。行业主流采用热注射法，在 140 ℃下通过调整反应时间，可制备出 4.8~8.9 nm 的球形单分散量子点；随着粒径增大，晶体结构会从立方晶系转为四方晶系，吸收峰随之红移并发生分裂。利用四丁基氯化铵进行自掺杂，能够窄化红外吸收峰、提升载流子迁移率。同时研究明确：粒径小于 5.1 nm 时以带间跃迁为主，大于 5.1 nm 则以带内跃迁为主，为定向制备特定波段的量子点提供了理论依据。
3. Ag₂Te胶体量子点
其体带隙为 0.67 eV，是短波红外探测器的核心材料，以热注射法为主要合成方式。除常规银基前驱体外，碘化银与二氧化碲等新型前驱体被成功应用，可制备出吸收峰在 1050~1920 nm 连续可调的量子点。搭配不同配体组合可改善量子点尺寸分布与胶体稳定性；瞬时反应、添加卤化锌助剂等新技术，有效解决了反应速率失控、粒径分布不均等问题，部分工艺已初步具备量产条件。
（二）配体交换技术研究现状与成果
银硫族化合物胶体量子点合成过程中通常使用油胺、十二硫醇等长链有机配体，这类配体虽能保障量子点在溶液中的分散性与稳定性，但较大的空间位阻会严重阻碍电荷传输，制约光电器件性能，因此配体交换是衔接量子点合成与器件制备的关键环节。目前该研究将配体交换分为固相交换与液相交换两大技术路线：固相交换是在量子点旋涂成膜后，将长链配体替换为短链配体；液相交换则在溶液体系中借助相转移完成配体替换，两种工艺各有应用场景。研究人员系统测试了1,2-乙二硫醇、3-巯基丙酸、乙二胺、四丁基卤化铵等多种短链配体的改性效果：对于Ag₂Se量子点，1,2-乙二硫醇改性后的薄膜吸收系数与红外响应率表现最优；对于Ag₂Te量子点，3-巯基丙酸可有效降低器件暗电流，四丁基氯化铵与四丁基碘化铵混合配体能够显著提升载流子迁移率、降低陷阱态密度，经改性后的器件在1.7μm波长下外量子效率可达16%，达到现阶段该波段器件的较高水平。整体而言，配体交换技术可同步优化量子点表面化学性质、薄膜导电性与界面能带匹配效果。
（三）光电探测器应用研究现状与成果
基于三类银硫族化合物胶体量子点，研究人员设计出异质结、堆叠结构、场效应晶体管、焦平面阵列等多种器件结构，开发出单波段、双波段、柔性、成像型等多款光电探测器，器件性能实现持续突破。
1. Ag₂S与Ag₂Se基光电探测器
Ag₂S基探测器多结合硅、钙钛矿等材料构建异质结结构，实现可见光至近红外的宽光谱探测，部分器件探测率最高可达10¹⁴Jones级别，结合热释光电效应后近红外响应性能可提升17倍；Ag₂Se基探测器聚焦中波红外探测，通过与硫化铅量子点构建垂直堆叠结构，有效抑制暗电流，在4.5μm中波红外波段实现稳定室温响应，基于Ag₂Se纳米颗粒制备的柔性探测器，在拉伸、压缩应变条件下仍可保持性能稳定，拓展了柔性红外电子器件的应用边界。
2. Ag₂Te基光电探测器
Ag₂Te 在三类材料中最适用于高端红外成像器件，相关探测器取得多项性能突破：部分器件响应下降时间仅 72 ns，处于同波段领先水平；与碲化汞复合制成的双波段探测器，可实现双红外探测并完成目标测温；搭载硫铋银缓冲层的焦平面器件，暗电流密度低于 2 μA/cm²，室温探测率超\(3\times10^{12}\ \text{Jones}\)，率先实现无毒银硫族量子点红外成像。经硝酸银与 1,2 - 乙二硫醇改性后，器件暗电流降至 450 nA/cm²，外量子效率突破 30%，为商业化应用筑牢基础。现阶段 640×512 规格焦平面阵列已研制完成，逐步转向工程化落地。
二、现存技术挑战
尽管银硫族化合物胶体量子点及对应光电探测器已取得丰富成果，但该领域整体仍处于发展阶段，实际产业化应用仍面临多重挑战。第一，合成稳定性不足，部分前驱体反应活性难以精准把控，易造成量子点尺寸分布不均、形貌缺陷增多，批次重复性较差；第二，配体交换体系研究不够完善，适配不同应用场景的专用配体方案较少，部分配体改性后会引发界面复合等新问题；第三，器件功能层材料选择较为单一，异质结界面匹配、暗电流抑制、外量子效率提升仍是器件优化的核心难点；第四，部分高性能合成前驱体与反应中间体化学性质活泼，对制备环境的水、氧、洁净度要求严苛，常规实验室环境无法满足工艺要求，制约了高品质量子点的量产。
三、研究发展前景
从技术演进与市场应用角度来看，银硫族化合物胶体量子点具备极为广阔的发展前景。在材料层面，作为无毒环保型红外量子点，它将逐步替代铅、汞基重金属量子点，成为绿色光电材料的主流研究方向，未来研究将聚焦合成工艺标准化、尺寸与形貌的极致精准调控、新型多功能配体开发三大方向，进一步提升材料稳定性与光学、电学性能。在器件层面，短波红外、中波红外双波段集成探测、大规格焦平面阵列、室温高灵敏度成像、柔性红外探测器将成为核心研发热点，推动红外探测设备向小型化、低成本、低功耗、无毒化方向升级。
在应用市场层面，该技术可深度赋能多个高端领域：军事领域可用于新一代轻量化夜视装备、红外预警设备；生物医学领域依托优异的生物相容性，拓展高深度、高分辨率活体生物成像技术；工业领域可应用于工业缺陷检测、环境监测红外设备；消费电子领域有望落地手机红外摄像、车载红外夜视等产品。长远来看，随着合成、配体、器件封装等全链条技术的成熟，银硫族化合物胶体量子点光电探测器将逐步实现规模化商用，市场潜力巨大。
四、手套箱在本研究核心流程中的应用
结合该论文记载的实验工艺与银硫族化合物胶体量子点的材料特性，手套箱是保障该类材料合成、前驱体制备、样品存储、配体交换及器件制备全流程稳定运行的核心设备，论文中明确提及多种关键工艺必须在手套箱环境内完成，具体应用场景与作用如下：
1. 高活性前驱体的制备与存储环节
研究表明，合成 Ag₂Te 胶体量子点所用的碘化银、二氧化碲高性能前驱体，必须在手套箱内完成制备与操作。这类物质化学性质活泼，暴露在空气中易发生氧化、水解而失效，进而造成量子点成核异常、形貌变差、光学性能下降。手套箱可营造水、氧含量达 ppm 级的惰性氛围，隔绝水汽与氧气，保证前驱体纯度与反应活性；各类易氧化的银、碲、硒基前驱体，也需在手套箱中长期存放，防止变质。
2. 敏感体系量子点合成反应环节
银硫族胶体量子点常用的热注射法、阳离子交换法，会用到三正辛基膦、三丁基膦等高活性有机试剂，这类物质还原性强，接触空气易自燃、分解并释放有毒物质，既干扰反应也存在安全风险。Ag₂Se、Ag₂Te 量子点的多项热注射实验，均需在手套箱密闭环境中开展。手套箱可隔绝空气、规避安全隐患，同时阻挡粉尘杂质，避免量子点团聚与晶格缺陷，保障成核生长过程稳定，精准调控产物尺寸、分散性与光学性能。针对低温长时反应、瞬时反应等特殊工艺，手套箱还能稳定温压与气氛条件，提升实验批次的一致性。
3. 液相配体交换工艺
实施环节配体交换是优化量子点电荷传输性能的关键工序，其中液相配体交换工艺依赖极性溶剂与非极性溶剂的相转移过程，所使用的1,2-乙二硫醇、巯基丙酸、四丁基卤化铵等短链配体溶液，以及量子点胶体溶液，在大气环境中易吸收水分、被氧化，造成配体交换不彻底、量子点胶体团聚。论文中Ag₂Te量子点的液相配体交换研究，全程在手套箱无水无氧环境下完成，稳定的惰性气氛能够保证配体与量子点表面充分反应，提升配体替换均匀度，保障改性后量子点薄膜的导电性、表面钝化效果，最终优化探测器暗电流、探测率等核心性能。
4. 量子点样品后处理与器件制备环节
合成后的银硫族化合物胶体量子点胶体、提纯后的固态量子点，表面原子活性高，暴露在空气中会快速氧化，破坏表面结构与光电特性，因此离心、清洗、干燥等后处理工序需在手套箱内完成。同时，光电探测器的薄膜旋涂、异质结叠层制备、电极封装等工序，若量子点薄膜接触大气，会引入表面缺陷，增大器件暗电流。论文中多款Ag₂X量子点异质结探测器、焦平面阵列器件的薄膜制备与封装工序，依托手套箱的高洁净、无水无氧环境完成，有效降低界面缺陷，保障载流子正常传输，提升器件整体可靠性与使用寿命。
综合来看，银硫族化合物胶体量子点从前驱体制备、量子点合成、配体改性，到样品后处理、器件制备的全核心链条，均高度依赖手套箱所提供的无水、无氧、高洁净、安全密闭的工作环境。随着该领域研究向产业化方向推进，对手套箱的密封性、气体净化能力、操作空间、集成适配性的要求还将持续提升，适配量子点全工艺流程的专用手套箱，也将成为推动银硫族化合物胶体量子点光电技术落地量产的关键配套装备。
