一、行业研究背景与发展现状
在后摩尔时代，传统钙钛矿、氧化物铁电薄膜受临界尺寸效应严重制约：薄膜厚度降至纳米 / 单原子层级时，退极化场急剧增强、界面悬挂键诱发大量电荷陷阱，铁电性快速衰减，难以适配超薄、高密度、柔性微电子与存算一体芯片需求。二维范德瓦耳斯（vdW）铁电材料成为破局核心前沿赛道，《物理学报》专题综述指出：二维层状材料层间依靠弱范德华力结合、表面无悬挂键、界面缺陷密度极低，即便剥离至单原子厚度仍可稳定保持自发铁电极化，完美规避传统铁电薄膜尺寸瓶颈。当前国内高校（电子科大、南大、南科大等）、科研院所围绕CuInP₂S₆、α-In₂Se₃、WTe₂、SnTe、3R-MoS₂、滑移型 h-BN等主流二维铁电体系开展大量攻关，知网、SCI 顶刊发文量逐年激增，形成两大主流研究方向：
- 本征二维铁电单晶：依靠离子有序 / 晶格畸变产生面内、面外可翻转自发极化，代表材料 CuInP₂S₆、α-In₂Se₃、Bi₂O₂Se；
- 人工滑移铁电异质结：通过双层 / 多层二维材料扭转、层间滑移打破中心反演对称性，衍生全新极化调控机制，催生 “滑移电子学” 新兴领域，典型体系扭转 BN、WTe₂、MoS₂/WS₂异质结。
当前领域核心技术痛点
- 材料空气敏感性极强：硒、碲、铋基二维铁电薄层暴露空气几分钟即发生氧化水解，表面生成绝缘氧化层，直接消失铁电畴、大幅降低剩余极化；黑磷、CrI₃配套封装材料遇水汽快速降解，无法稳定观测 PFM 电滞回线、隧穿阻变特性。
- 界面可控性差：大气环境下剥离、转移、退火会引入水汽杂质，形成高密度界面陷阱，铁电器件漏电流飙升、开关比断崖下跌、擦写循环寿命大幅缩短。
- 实验重复性低：微量水氧会改变层间堆叠构型与畴分布，同批次样品性能离散度极高，无法满足存储、人工神经网络仿真的数据可信度要求。
- 活泼电极易失效：低功函数金属（Li、Ca、Mg、Al）、石墨烯电极大气下快速氧化，破坏铁电层界面接触，失去极化调控能力。
全行业公认解决方案认为高纯无水无氧手套箱是二维范德瓦耳铁电材料从单晶加工、异质堆叠、器件蒸镀到原位电学表征全流程必备核心工艺装备。
二、二维范德瓦耳斯铁电材料核心研究内容与标志性成果
结合《物理学报》2026 年专题综述及知网同类高水平论文，该领域研究分为材料基础研究、铁电器件开发、类脑神经形态应用三大板块。
（一）主流二维铁电材料体系与核心物性突破

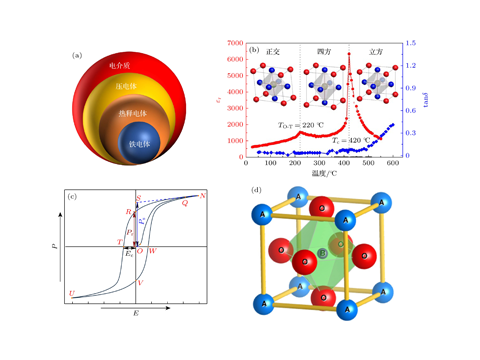

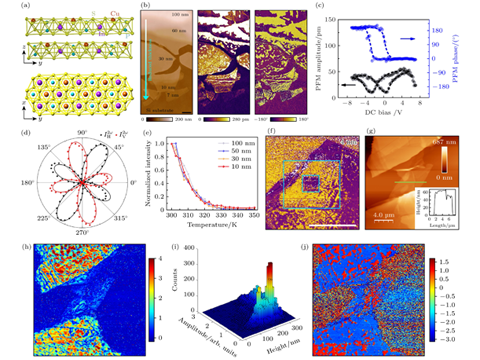

- CuInP₂S₆（CIPS）有序 - 无序型铁电：首个被证实 4 nm 超薄尺度仍具备室温面外铁电的二维材料，居里温度 320 K，剩余极化强度约 4 μC/cm²，依靠 Cu 离子层间迁移实现极化翻转；可观测可控铁电畴阵列，基于该材料构建的铁电二极管开关比可达 10⁶，适配多比特存储、突触器件。
- α-In₂Se₃位移型铁电半导体：层状 Se-In-Se-In-Se 堆叠结构，面内 / 面外极化耦合锁定，矫顽场低、低压极化翻转，带隙 1.3 eV 兼具铁电与光电特性；可构筑负电容 FET（NC-FET），亚阈值摆幅突破 60 mV/dec 理论极限，适配超低功耗逻辑芯片。
- Tₐ-WTe₂铁电金属：颠覆 “金属与铁电无法共存” 传统认知，依靠层间电荷转移产生自发极化，极化翻转依靠层间滑移、势垒极低，适合超快、长循环存储器件。
- 滑移型二维铁电（扭转 h-BN、3R-MoS₂、MoS₂/WS₂异质结）：无需本征极性晶格，仅通过人工堆叠扭转产生净极化，极化可通过层间滑动可逆切换，抗疲劳性能远超传统铁电，擦写循环可达 10¹² 次，是下一代高密度存算器件优选。
（二）代表性器件研究成果
- 铁电隧穿结 FTJ：利用二维铁电超薄层作为隧穿势垒，实现巨隧穿电阻（TER）效应，开关比 10³~10⁷，低压非易失存储；
- 负电容场效应晶体管 NC-FET：依托二维铁电负电容放大栅压，突破硅基短沟道极限，用于超低功耗柔性逻辑电路；
- 二维铁电突触器件：基于铁电极化连续可调特性模拟 EPSC/IPSC、LTP/LTD、成对脉冲易化 PPF，搭建人工神经网络实现图像识别，识别准确率超 97%；
- 宽谱光电探测器：结合铁光伏效应，覆盖可见光至红外波段，响应度达 10⁶ A/W 量级；
- 柔性铁电器件阵列：PI 柔性衬底全范德华堆叠器件，弯曲循环数千次仍稳定保持铁电畴与存储窗口。
（三）前沿调控技术研究
- 应力 / 应变调控铁电极化：面内拉伸改变晶格畸变，连续调控剩余极化强度；
- 光场可逆畴翻转：飞秒激光、连续光照诱导电畴定向切换，实现光电协同突触调控；
- 元素掺杂改性：Ag、Cr、Sb 离子掺杂调控离子迁移势垒，提升居里温度与极化强度；
- h-BN 封装钝化：惰性气氛下完成原子级封装，隔绝水氧实现器件数年稳定服役。
三、二维范德瓦耳斯铁电材料产业与科研发展前景
- 存算一体芯片赛道：传统冯・诺依曼架构存储与计算分离、功耗高、延迟大；二维铁电器件单单元兼具存储与计算功能，适合端侧低功耗 AI、边缘感知芯片，适配手机、可穿戴、机器人终端。滑移铁电器件千万次无衰减擦写特性，有望替代 Flash 存储。
- 超低功耗微电子：基于 α-In₂Se₃的 NC-FET 突破亚阈值摆幅物理极限，可大幅降低芯片静态功耗，适配微型传感、医疗植入式电子。
- 柔性仿生电子：二维材料无晶格匹配限制，可直接制备在 PI、PET 柔性基底，开发柔性神经皮肤、仿生触觉传感器、可穿戴视觉探测器。
- 光电探测与红外成像：铁光伏效应结合窄带隙二维半导体，无需制冷即可实现高灵敏度近红外、X 射线成像，简化设备体积与功耗。
- 类脑神经形态计算：二维铁电畴连续多级电导调控完美模拟生物突触权重更新，是下一代硬件神经网络核心有源层，用于离线图像分类、时序信号识别、仿生疼痛感知系统。
- 产业化长期潜力：全溶液、机械剥离、大面积外延工艺逐步成熟，无需复杂光刻与高温工艺，具备低成本卷对卷量产潜力；可与现有硅基后端工艺兼容，具备从实验室走向晶圆产线完整技术路线。
四、手套在二维范德瓦耳斯铁电全流程应用
结合知网所有二维铁电实验论文标准工艺，单晶处理、机械剥离、异质堆叠、薄膜退火、真空蒸镀、原位电学 / 压电力 PFM 表征、器件封装七大核心工序必须在水氧＜1 ppm 高纯氮气手套箱内完成，任一环节接触空气都会导致铁电性不可逆退化，分环节解析刚需逻辑：
1. 二维单晶机械剥离与干法转移（核心前置工序）
CuInP₂S₆、In₂Se₃、WTe₂块体单晶解离出的纳米薄片原子完全暴露，大气中 Se/Te 元素快速氧化生成绝缘氧化物缺陷层，直接消除面外铁电畴。手套箱内配套光学显微镜、干法转移平台，全程惰性气氛完成剥离、定位、精准堆叠 h-BN 保护层，保证范德华界面原子级洁净无氧化缺陷，稳定观测 PFM 压电相位回滞曲线。无手套箱制备样品会出现无压电响应、电滞回线收缩消失。
2. 人工滑移铁电异质结精准堆叠
扭转 BN、MoS₂/WS₂摩尔超晶格滑移铁电的极化强弱完全由层间扭转角度、堆叠次序决定；微量水汽会造成层间吸附、滑移势垒紊乱，无法产生可控净极化。所有人工对齐、旋转堆叠操作在手套箱密闭平台完成，精准控制层间界面电子云分布，稳定实现 AB/BA 畴周期性电势分布，是滑移电子学实验复现的基础保障。
3. 铁电薄膜退火与相调控工艺
α-In₂Se₃、CIPS 需要 200~400 ℃热处理完成纯铁电相转化；空气中退火会发生硒挥发、晶格畸变，生成顺电杂相，丧失自发极化。手套箱内置精密加热台，全程高纯氮气保护下退火，隔绝氧气抑制元素氧化流失，保证单一铁电相、均匀电畴分布，实现大记忆窗口器件。
4. 真空蒸镀一体化配套（手套 - 蒸镀联机系统）
铁电器件源漏、顶栅常采用 Al、Mg、Ca 等低功函数活泼金属，大气中几秒氧化失效；金属与二维铁电层界面会生成氧化隧穿势垒，大幅提升漏电流。采用手套箱与热蒸发 / 电子束蒸镀无缝联机闭环系统，无空气转移完成有源层、电极连续沉积，构筑无氧化完美范德华接触，实现 10⁴以上器件开关比。
5. 原位铁电性能表征（PFM / 半导体探针台）
铁电 PFM 压电扫描、电滞回线 P-E、突触 EPS/LTP 脉冲测试、隧穿阻变特性不能大气测试：样品取出后水氧持续引入动态电荷陷阱，极化强度随时间漂移，突触多级电导线性度破坏，神经网络识别数据完全失真。手套箱内部集成探针台、PFM 原位观测窗口，全程惰性气氛完成畴写入、擦除、脉冲仿真，保障人工神经网络、存储循环数据真实可复现，满足 SCI、核心期刊审稿实验规范。
6. 器件无水无氧封装与稳定性测试
二维铁电器件长期弯折、高低温耐久性测试前必须封装；大气下封装会将水汽封入器件内部，长期测试中持续腐蚀铁电层，100 次弯折后性能大幅衰减。手套箱内完成紫外固化薄膜封装、h-BN 原子封装，隔绝外界水氧，支撑千次弯折、上万次擦写耐久性实验。
7. 空气敏感铁电材料粉体 / 前驱体制备
硫化物 CIPS、铋硒基粉体极易吸水释放腐蚀性气体，研磨、称量、溶液配制全部箱内操作，既防止材料变质，也规避有毒腐蚀性气体泄漏，保障实验安全。
二维范德瓦耳斯铁电材料是后摩尔时代超低功耗存储、柔性电子、类脑神经网络的核心前沿功能材料，也是当前国内重点研发方向。该类材料与器件从单晶加工到性能测试全链路对水氧极度敏感，高纯无水无氧手套箱是决定实验成败、数据可靠性、科研成果等级的核心工艺基础设施。我厂深耕有机 / 二维半导体、铁电器件、钙钛矿、突触器件专用惰性气氛装备研发，针对不同二维铁电材料（硫化物、硒碲基、滑移异质结）定制化匹配箱体净化、集成设备、耐腐蚀结构，全面覆盖高校课题组、企业研发中心从基础样品制备到阵列器件研发全流程惰性气氛需求，持续为国内二维铁电、神经形态计算前沿科研提供稳定可靠装备支撑。
