惰性手套箱体系下氘代甲脒铅碘钙钛矿薄膜制备及长效稳定太阳能电池研究
发布日期：2026-07-29 浏览次数：2
钙钛矿太阳能电池凭借制备工艺简便、光电转换效率高、成本低廉等突出优势，成为新一代光伏技术的核心研究方向，为规模化、低成本太阳能利用提供了高效解决方案。但有机无机杂化钙钛矿材料存在本征稳定性缺陷，材料中的有机甲脒组分富含活性氮氢键，在光照、温热环境下极易发生脱质子反应，引发晶体结构畸变、界面缺陷增多、离子迁移加剧等问题，直接导致钙钛矿电池性能衰减、使用寿命缩短，这也是制约钙钛矿光伏技术商业化落地的核心瓶颈。
针对该痛点，本研究创新性提出同位素氘代改性策略，通过精准替换甲脒铅碘钙钛矿中氮氢键的活性氢原子，抑制材料脱质子降解行为，实现钙钛矿薄膜及光伏器件效率与稳定性的同步提升，为长效稳定钙钛矿太阳能电池的研发提供了全新技术路径。
一、核心研究内容

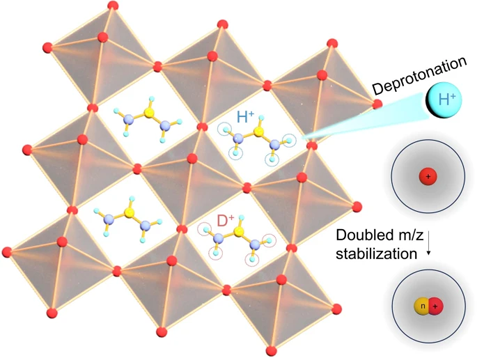

本研究聚焦甲脒铅碘钙钛矿材料本征不稳定性问题，以动力学同位素效应为核心理论支撑，开展材料改性、机理分析、器件制备与性能验证全链条研究。研究核心是利用重同位素氘替代甲脒阳离子中的活性氢，将原有 N-H 键转化为 N-D 键，从分子键能层面优化钙钛矿材料结构稳定性。
机理研究表明，氘代改性可显著降低化学键基态能量，改变分子振动模式，大幅抑制钙钛矿材料的脱质子降解反应。实验数据证实，未改性甲脒铅碘钙钛矿的脱质子反应速率常数为 5.15×10⁻⁸ s⁻¹，经氘代处理后，反应速率常数降至 2.42×10⁻⁸ s⁻¹，脱质子降解速率大幅降低，从根源上缓解了有机组分分解、晶体结构坍塌等材料劣化问题。
在器件性能层面，本研究完成氘代甲脒铅碘钙钛矿薄膜的可控制备与电池器件组装，并系统测试光电性能与长期运行稳定性。测试结果显示，氘代改性后的钙钛矿太阳能电池初始功率转换效率可达 25.08%，保持了优异的光电转换能力；在 55℃高温、标准单太阳光连续照射的严苛工况下，器件 T97 使用寿命（性能维持初始值 97% 的运行时长）达到 1264 小时，相较于传统未改性器件，高温光稳定性实现跨越式提升，有效攻克了常规钙钛矿电池光热衰减过快的技术难题。同时，研究同步验证了氘代改性对钙钛矿薄膜结晶质量、缺陷密度、载流子传输性能的正向调控作用，证实该改性方式不会牺牲电池光电效率，可实现效率与稳定性的协同优化。
二、主要研究方法
本研究以同位素改性技术为核心，结合材料薄膜制备、微观机理表征、器件组装、性能动态测试等多元实验方法，形成完整的研究体系，核心研究方法分为三大模块。
一是氘代前驱体调控与薄膜制备方法。通过精准配比氘代甲脒盐与铅盐前驱体溶液，优化溶液浓度、配比比例、搅拌温度与时间等参数，利用同位素置换反应完成氮氢键的精准改性，规避传统改性方法掺杂不均、结构破坏等问题，保证氘代反应的均匀性与完整性，制备高纯度、高结晶度的氘代甲脒铅碘钙钛矿前驱体溶液，为高质量薄膜制备奠定基础。
二是微观机理表征分析方法。利用动力学测试、键能表征、光谱分析等手段，定量探究氘代改性的作用机制，精准测算改性前后脱质子反应速率常数、化学键基态能量变化，明确动力学同位素效应对材料降解行为的抑制机理，从分子层面阐明氘代提升稳定性的核心原理。
三是器件组装与稳定性测试方法。采用溶液旋涂工艺完成氘代钙钛矿薄膜沉积，配合退火工艺优化薄膜结晶形貌，组装成完整钙钛矿太阳能电池器件。通过标准光伏测试系统检测电池初始光电转换效率，同时搭建高温持续光照测试平台，模拟户外实际服役环境，长时间监测器件性能衰减规律，精准统计器件 T97 使用寿命，验证改性策略的实际应用效果。
三、手套箱在研究中的核心应用环节
有机无机杂化钙钛矿材料具有极强的环境敏感性，氧气、水汽、粉尘会直接导致前驱体失效、薄膜结晶缺陷、器件界面污染，严重影响实验数据准确性与器件性能，因此手套箱惰性环境操作是本研究不可或缺的核心实验条件，贯穿前驱体配置、薄膜制备、器件封装等关键环节。
在前驱体配置环节，所有氘代甲脒盐、铅盐粉末称量、溶剂配比、溶液搅拌溶解操作均在高纯氩气保护的手套箱内完成。氘代改性前驱体化学活性特殊，极易与空气中的水分、氧气发生副反应，造成氘代基团失效、前驱体变质，手套箱无水无氧的惰性环境可彻底隔绝外界杂质干扰，保障氘代前驱体的纯度与化学稳定性，确保同位素改性效果精准可控。
在钙钛矿薄膜制备环节，薄膜旋涂、低温退火前的静置结晶等核心工序均依托手套箱完成。常规大气环境下制备的钙钛矿薄膜易出现针孔、裂纹、晶界氧化等缺陷，而手套箱稳定的惰性氛围可精准调控薄膜结晶速率与结晶质量，最大程度减少界面缺陷与离子无序迁移问题，充分发挥氘代改性对晶体结构的优化作用，制备出均匀致密、低缺陷的高质量氘代钙钛矿薄膜。
在器件组装与封装环节，电池各功能层的叠合、电极制备、器件封装均在手套箱内完成。该环节可杜绝水汽氧气对器件界面的腐蚀，保护氘代改性后的特殊分子结构不被破坏，避免界面接触电阻增大、载流子复合加剧等问题，最大程度保留器件最优光电性能与长效稳定性，保证后续效率测试、光热稳定性测试数据的真实性与可靠性，是本研究实验结果可重复、数据精准的核心保障。
四、研究前景
本研究创新性利用氘代同位素效应抑制钙钛矿材料脱质子降解，突破了传统钙钛矿稳定性改性技术的局限性，兼具机理创新性与工程实用性，应用前景广阔。
从理论层面，本研究完善了钙钛矿材料分子键能调控、本征稳定性优化的理论体系，证实动力学同位素效应可有效解决有机杂化钙钛矿的固有降解难题，为各类有机组分钙钛矿材料的稳定性改性提供了全新的设计思路与理论参考，拓展了同位素工程在光电功能材料领域的应用场景。
从工程应用层面，该改性工艺操作简便、兼容性强，无需复杂设备与高成本耗材，可适配现有钙钛矿电池规模化制备工艺，不会大幅增加生产成本。改性后的电池兼具高光电转换效率与超长光热服役寿命，有效解决了制约钙钛矿光伏商业化的核心短板，大幅提升了钙钛矿电池的户外服役能力，适配分布式光伏、户外光伏电站等多元应用场景。
从产业发展层面，该策略为制备高效率、长寿命、高稳定性的钙钛矿光伏器件开辟了新路径，可进一步推动钙钛矿太阳能电池从实验室研发走向工业化量产，助力光伏产业实现低成本、高性能、长效化发展，为清洁能源产业升级、碳中和目标落地提供重要的技术支撑。同时，该技术可延伸应用于钙钛矿发光二极管、光探测器等光电器件领域，具备极强的技术延展性与产业化潜力。
参考：氘代甲脒铅碘钙钛矿薄膜抑制脱质子效应制备长期稳定运行的太阳能电池（英文） - 中国知网
https://kns.cnki.net/kcms2/article/abstract?v=jit-Bskw5eQ1e2Ivt7lH8iq8v_q2furWe4IlFX-6_ie3DxRQq9UJXW7jdjzEcKydCf8g2WYyDP-wpHR2I0YLdkOZbWCzIkOZmL9aQv8s5hUSNnRaNPk1gyd1A9CD9dJsww41XuRonwLy5AB8IDXT_45MRXHrk66dPbx4DLKzuRmoIyTrkum171edra_8VRGGS-3UQsneq_o&uniplatform=NZKPT&captchaId=8492b530-a73b-42b6-94f0-0bd9447a20ad
钙钛矿太阳能电池凭借制备工艺简便、光电转换效率高、成本低廉等突出优势，成为新一代光伏技术的核心研究方向，为规模化、低成本太阳能利用提供了高效解决方案。但有机无机杂化钙钛矿材料存在本征稳定性缺陷，材料中的有机甲脒组分富含活性氮氢键，在光照、温热环境下极易发生脱质子反应，引发晶体结构畸变、界面缺陷增多、离子迁移加剧等问题，直接导致钙钛矿电池性能衰减、使用寿命缩短，这也是制约钙钛矿光伏技术商业化落地的核心瓶颈。
针对该痛点，本研究创新性提出同位素氘代改性策略，通过精准替换甲脒铅碘钙钛矿中氮氢键的活性氢原子，抑制材料脱质子降解行为，实现钙钛矿薄膜及光伏器件效率与稳定性的同步提升，为长效稳定钙钛矿太阳能电池的研发提供了全新技术路径。
一、核心研究内容
本研究聚焦甲脒铅碘钙钛矿材料本征不稳定性问题，以动力学同位素效应为核心理论支撑，开展材料改性、机理分析、器件制备与性能验证全链条研究。研究核心是利用重同位素氘替代甲脒阳离子中的活性氢，将原有 N-H 键转化为 N-D 键，从分子键能层面优化钙钛矿材料结构稳定性。
机理研究表明，氘代改性可显著降低化学键基态能量，改变分子振动模式，大幅抑制钙钛矿材料的脱质子降解反应。实验数据证实，未改性甲脒铅碘钙钛矿的脱质子反应速率常数为 5.15×10⁻⁸ s⁻¹，经氘代处理后，反应速率常数降至 2.42×10⁻⁸ s⁻¹，脱质子降解速率大幅降低，从根源上缓解了有机组分分解、晶体结构坍塌等材料劣化问题。
在器件性能层面，本研究完成氘代甲脒铅碘钙钛矿薄膜的可控制备与电池器件组装，并系统测试光电性能与长期运行稳定性。测试结果显示，氘代改性后的钙钛矿太阳能电池初始功率转换效率可达 25.08%，保持了优异的光电转换能力；在 55℃高温、标准单太阳光连续照射的严苛工况下，器件 T97 使用寿命（性能维持初始值 97% 的运行时长）达到 1264 小时，相较于传统未改性器件，高温光稳定性实现跨越式提升，有效攻克了常规钙钛矿电池光热衰减过快的技术难题。同时，研究同步验证了氘代改性对钙钛矿薄膜结晶质量、缺陷密度、载流子传输性能的正向调控作用，证实该改性方式不会牺牲电池光电效率，可实现效率与稳定性的协同优化。
二、主要研究方法
本研究以同位素改性技术为核心，结合材料薄膜制备、微观机理表征、器件组装、性能动态测试等多元实验方法，形成完整的研究体系，核心研究方法分为三大模块。
一是氘代前驱体调控与薄膜制备方法。通过精准配比氘代甲脒盐与铅盐前驱体溶液，优化溶液浓度、配比比例、搅拌温度与时间等参数，利用同位素置换反应完成氮氢键的精准改性，规避传统改性方法掺杂不均、结构破坏等问题，保证氘代反应的均匀性与完整性，制备高纯度、高结晶度的氘代甲脒铅碘钙钛矿前驱体溶液，为高质量薄膜制备奠定基础。
二是微观机理表征分析方法。利用动力学测试、键能表征、光谱分析等手段，定量探究氘代改性的作用机制，精准测算改性前后脱质子反应速率常数、化学键基态能量变化，明确动力学同位素效应对材料降解行为的抑制机理，从分子层面阐明氘代提升稳定性的核心原理。
三是器件组装与稳定性测试方法。采用溶液旋涂工艺完成氘代钙钛矿薄膜沉积，配合退火工艺优化薄膜结晶形貌，组装成完整钙钛矿太阳能电池器件。通过标准光伏测试系统检测电池初始光电转换效率，同时搭建高温持续光照测试平台，模拟户外实际服役环境，长时间监测器件性能衰减规律，精准统计器件 T97 使用寿命，验证改性策略的实际应用效果。
三、手套箱在研究中的核心应用环节
有机无机杂化钙钛矿材料具有极强的环境敏感性，氧气、水汽、粉尘会直接导致前驱体失效、薄膜结晶缺陷、器件界面污染，严重影响实验数据准确性与器件性能，因此手套箱惰性环境操作是本研究不可或缺的核心实验条件，贯穿前驱体配置、薄膜制备、器件封装等关键环节。
在前驱体配置环节，所有氘代甲脒盐、铅盐粉末称量、溶剂配比、溶液搅拌溶解操作均在高纯氩气保护的手套箱内完成。氘代改性前驱体化学活性特殊，极易与空气中的水分、氧气发生副反应，造成氘代基团失效、前驱体变质，手套箱无水无氧的惰性环境可彻底隔绝外界杂质干扰，保障氘代前驱体的纯度与化学稳定性，确保同位素改性效果精准可控。
在钙钛矿薄膜制备环节，薄膜旋涂、低温退火前的静置结晶等核心工序均依托手套箱完成。常规大气环境下制备的钙钛矿薄膜易出现针孔、裂纹、晶界氧化等缺陷，而手套箱稳定的惰性氛围可精准调控薄膜结晶速率与结晶质量，最大程度减少界面缺陷与离子无序迁移问题，充分发挥氘代改性对晶体结构的优化作用，制备出均匀致密、低缺陷的高质量氘代钙钛矿薄膜。
在器件组装与封装环节，电池各功能层的叠合、电极制备、器件封装均在手套箱内完成。该环节可杜绝水汽氧气对器件界面的腐蚀，保护氘代改性后的特殊分子结构不被破坏，避免界面接触电阻增大、载流子复合加剧等问题，最大程度保留器件最优光电性能与长效稳定性，保证后续效率测试、光热稳定性测试数据的真实性与可靠性，是本研究实验结果可重复、数据精准的核心保障。
四、研究前景
本研究创新性利用氘代同位素效应抑制钙钛矿材料脱质子降解，突破了传统钙钛矿稳定性改性技术的局限性，兼具机理创新性与工程实用性，应用前景广阔。
从理论层面，本研究完善了钙钛矿材料分子键能调控、本征稳定性优化的理论体系，证实动力学同位素效应可有效解决有机杂化钙钛矿的固有降解难题，为各类有机组分钙钛矿材料的稳定性改性提供了全新的设计思路与理论参考，拓展了同位素工程在光电功能材料领域的应用场景。
从工程应用层面，该改性工艺操作简便、兼容性强，无需复杂设备与高成本耗材，可适配现有钙钛矿电池规模化制备工艺，不会大幅增加生产成本。改性后的电池兼具高光电转换效率与超长光热服役寿命，有效解决了制约钙钛矿光伏商业化的核心短板，大幅提升了钙钛矿电池的户外服役能力，适配分布式光伏、户外光伏电站等多元应用场景。
从产业发展层面，该策略为制备高效率、长寿命、高稳定性的钙钛矿光伏器件开辟了新路径，可进一步推动钙钛矿太阳能电池从实验室研发走向工业化量产，助力光伏产业实现低成本、高性能、长效化发展，为清洁能源产业升级、碳中和目标落地提供重要的技术支撑。同时，该技术可延伸应用于钙钛矿发光二极管、光探测器等光电器件领域，具备极强的技术延展性与产业化潜力。
参考：氘代甲脒铅碘钙钛矿薄膜抑制脱质子效应制备长期稳定运行的太阳能电池（英文） - 中国知网
https://kns.cnki.net/kcms2/article/abstract?v=jit-Bskw5eQ1e2Ivt7lH8iq8v_q2furWe4IlFX-6_ie3DxRQq9UJXW7jdjzEcKydCf8g2WYyDP-wpHR2I0YLdkOZbWCzIkOZmL9aQv8s5hUSNnRaNPk1gyd1A9CD9dJsww41XuRonwLy5AB8IDXT_45MRXHrk66dPbx4DLKzuRmoIyTrkum171edra_8VRGGS-3UQsneq_o&uniplatform=NZKPT&captchaId=8492b530-a73b-42b6-94f0-0bd9447a20ad
- 上一篇：无
- 下一篇：基于手套箱惰性环境制备的高稳定 H₂S 碳基 FET 传感器研究
